保密项目+GB28181协议接入

admin

布线

% M& ^; M2 Y1 Y( f0 N
: |1 ]4 t' [, @/ ^' I8 A# d6 o
* l9 F. k! H5 ^5 F1 y

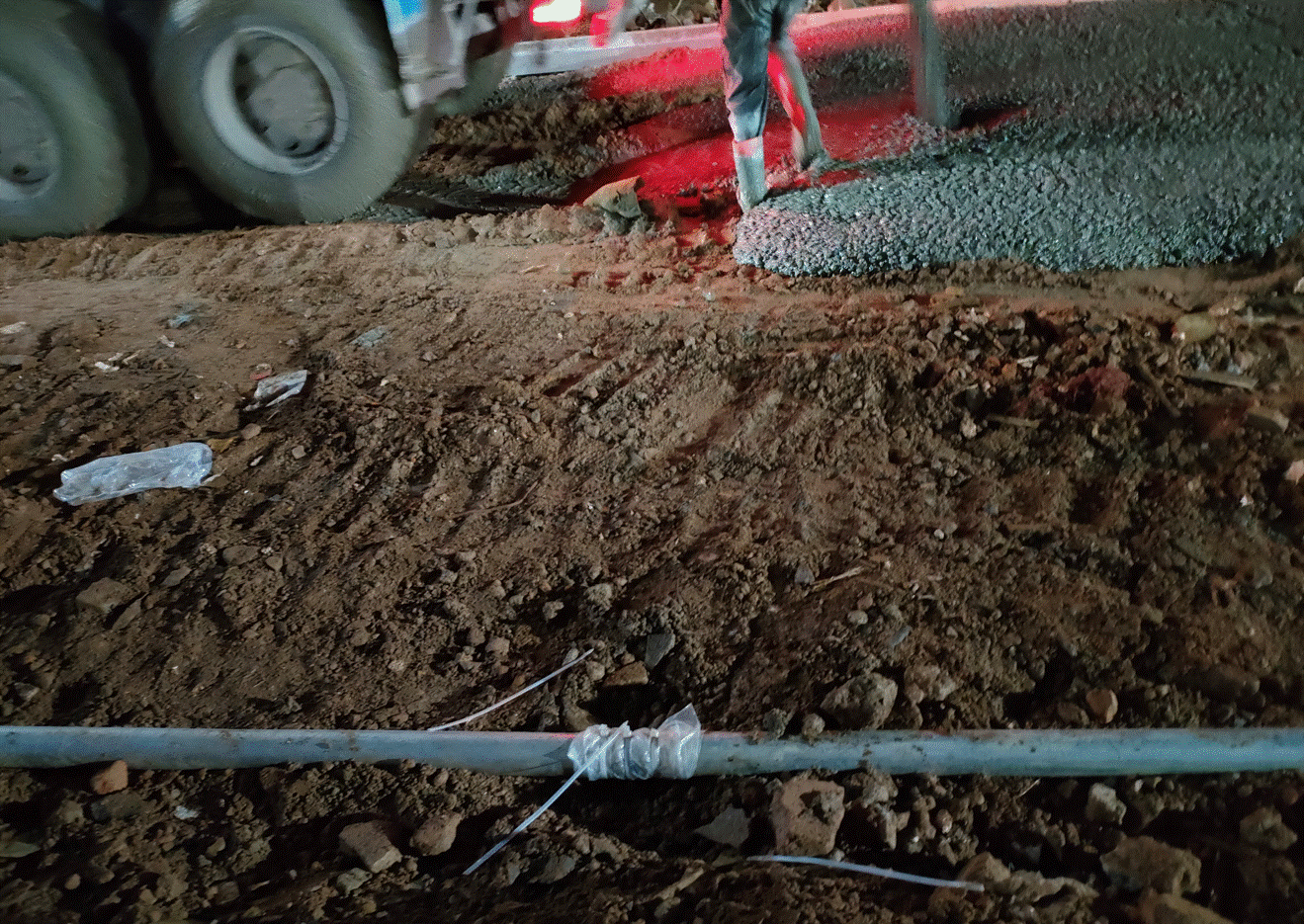

9 k9 O4 X2 V; l钢管包光纤



7 _6 A" Y' t% r6 `+ w日夜赶工

平安城市、明厨亮灶、雪亮工程、智慧工地、平安乡村等监控工程，会通过标准协议接口纳入各地的监控资源，以实现平安和谐社会的建设。总体上是由各个单位建设平台，通过公网或专网将各地监控资源接入，这种监控设备对接到平台的协议，我们一般指的就是国标GB/T28181。下面给大家介绍监控设备通过国标协议对接到平台的使用方法。

平台接入流程

国标平台的接入需要按照下述流程进行操作：

网络拓扑

1. 接入视频专网

公安等监控网络安全和保密级别较高，需要使用视频专网传输。一般会由运营商拉光纤专线到监控机房，不经交换机转接，直接接入到录像机。这种拓扑一般要求录像机有两个网络接口，配置为多址模式，LAN1连接内部监控设备，LAN2连接视频专网的宽带。如下图：

双网口NVR实现接入专线这种方式下，监控内网和视频专网是隔离的。

2. 通过公网接入

对于要求较低的企业监控应用或社会监控接入，可以通过公网接入。即建设的监控平台面向Internet，这样任意接入到公网的监控设备都可以通过标准协议注册到平台。这种情况没有专线接入，只要录像机能够上网即可。如下图：

+ n5 V5 {, o( n; C1 ^5 a

平台接入设置方法

1. 录像机接入国标平台

已经明确局方要求通过GB28181接入，并提供专线宽带的情况下，就可以按照上述专线接入的拓扑连接好网络，并配置LAN1、LAN2的网络参数，选择为多址模式。LAN1口配置局域网监控和摄像机一个网段的IP地址，LAN2口配置局方要求的IP地址。默认路由选择LAN2，如下图：

针对接入公网的平台根据实际需要，配置录像机上网即可。

在国标配置中，启用GB28181功能，填写平台侧提供的国标参数。

2. 摄像机接入国标平台

摄像机接入到对应的网络后，浏览器登录WEB端，配置合适的IP地址，确保能够连接到平台。在云服务-GB28181配置中填写国标参数，注册上线。

9 I+ C' P$ }7 U, m

实际案例

案例1、扬州平安城市

扬州某公园使用NVR6800，接入多台TP-LINK全彩摄像机对公园进行监控，该公园监控需通过视频专网接入扬州公安平台。平台拉电信光纤专线接入到视频专网，为公园监控录像机提供IP地址、GB28181参数，平台通过专网拓扑连接后，填写正确的参数后即可上线。

; A7 w3 I( [, \3 c: I( [; O

案例2、惠州智慧工地

惠州某建设工地使用TP-LINK全系列监控设备，包括摄像机和录像机，当地建设局要求工地监控需要接入到智慧监控平台。由于平台使用公网接入，纳入广泛的工地建设监控资源，该工地使用TL-NVR6100K单网口录像机，接入Internet后，通过配置平台提供的参数，可以顺利上线。

0 U: Q. c( b- g7 d# U. A5 h

录像机通过公网接入海康智慧工地平台。

案例3、西安雪亮工程

西安电信的雪亮工程接入乡村监控，使用TP-LINK红外枪机进行各个点位监控，通过GB28181协议接入到统一的智慧眼平台，进行集中的管理。通过摄像机WEB配置平台统一分发的国标参数，设备可以顺利上线，稳定出图。

摄像机直接通过GB28181接入平台。
